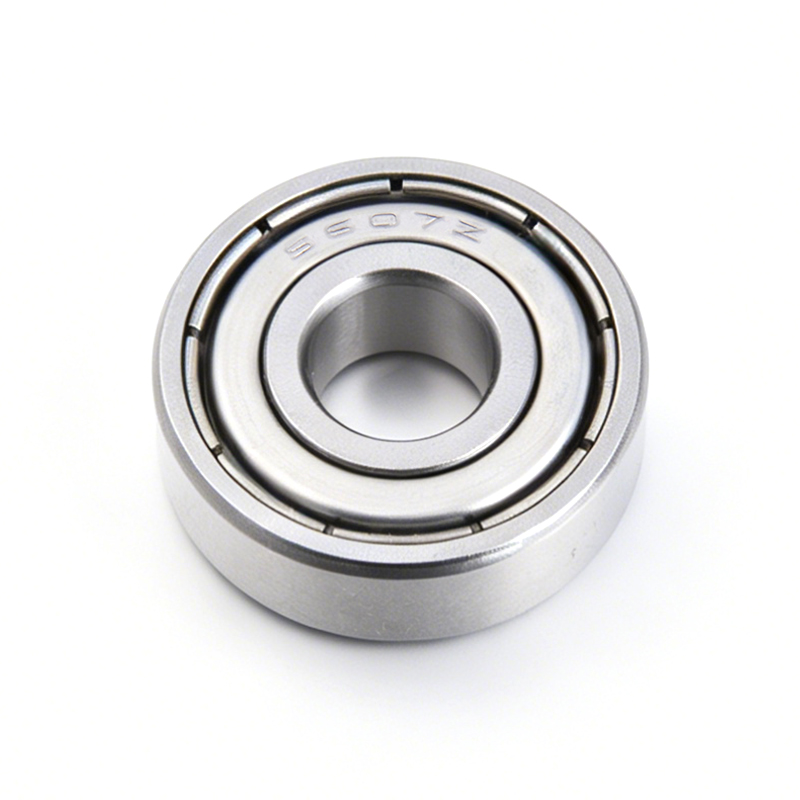

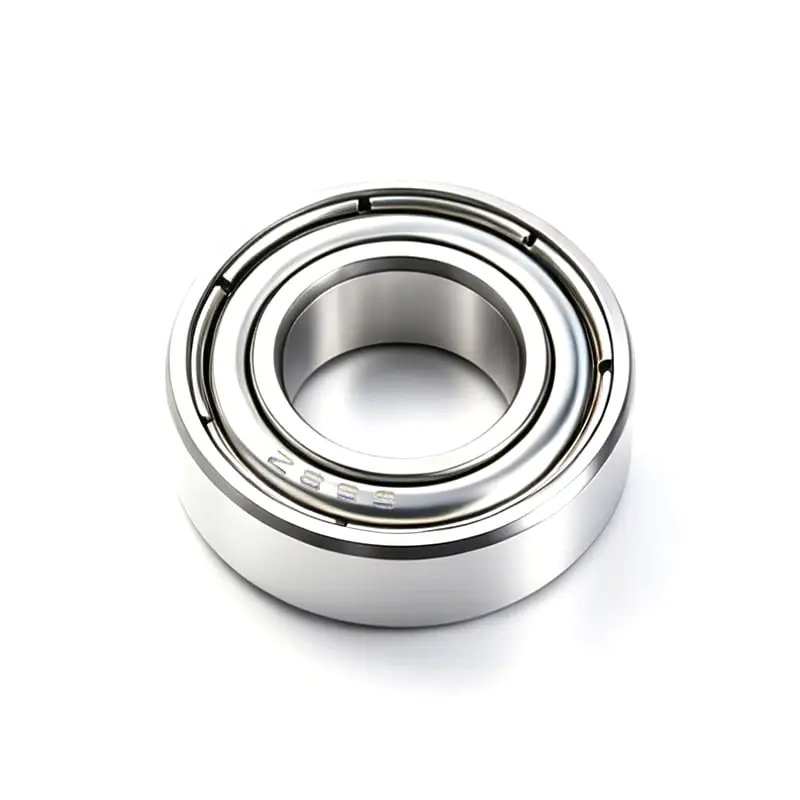

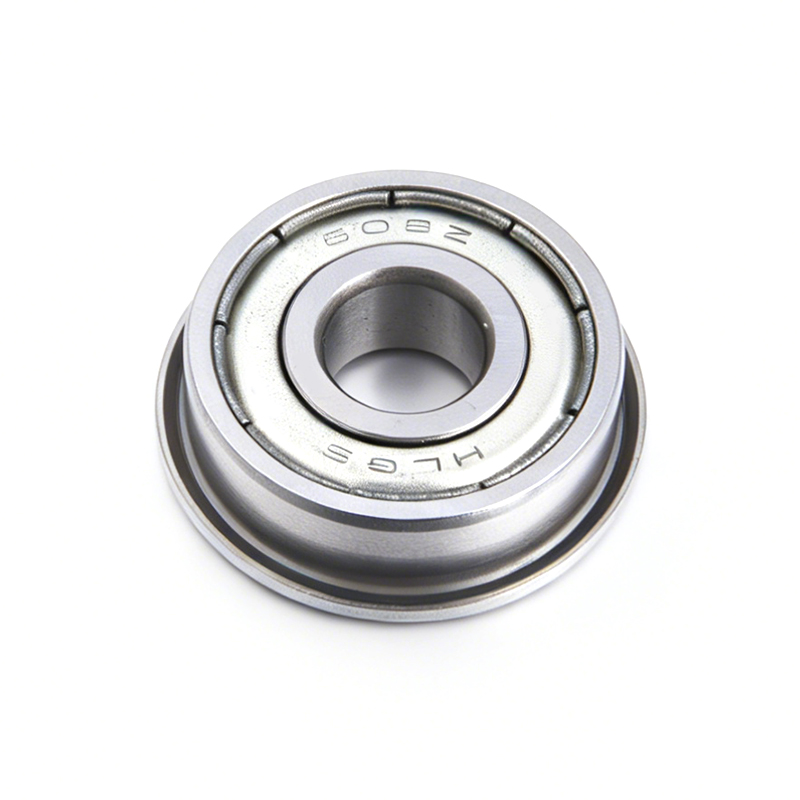

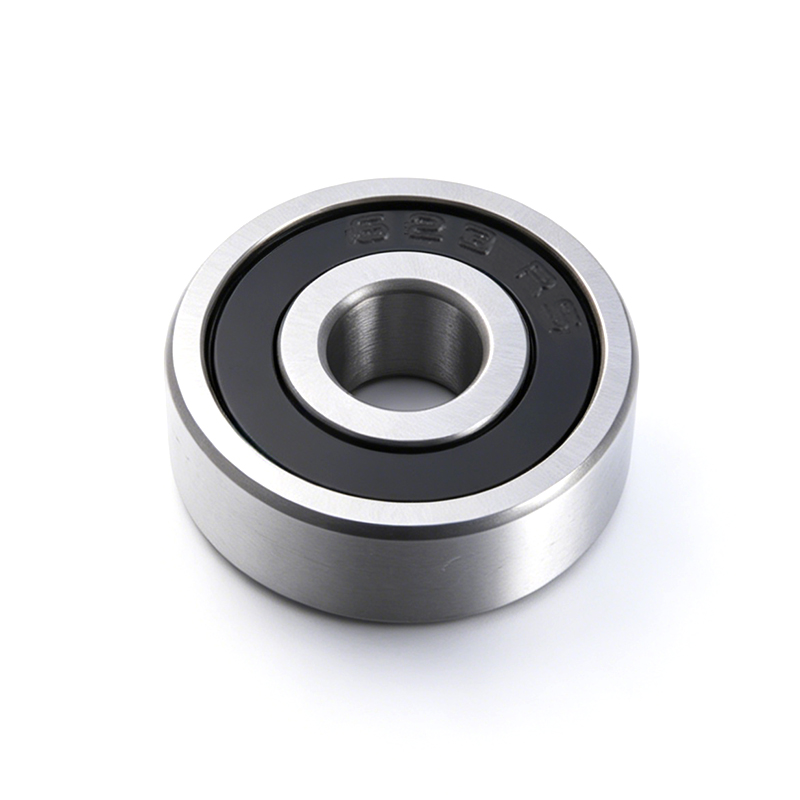

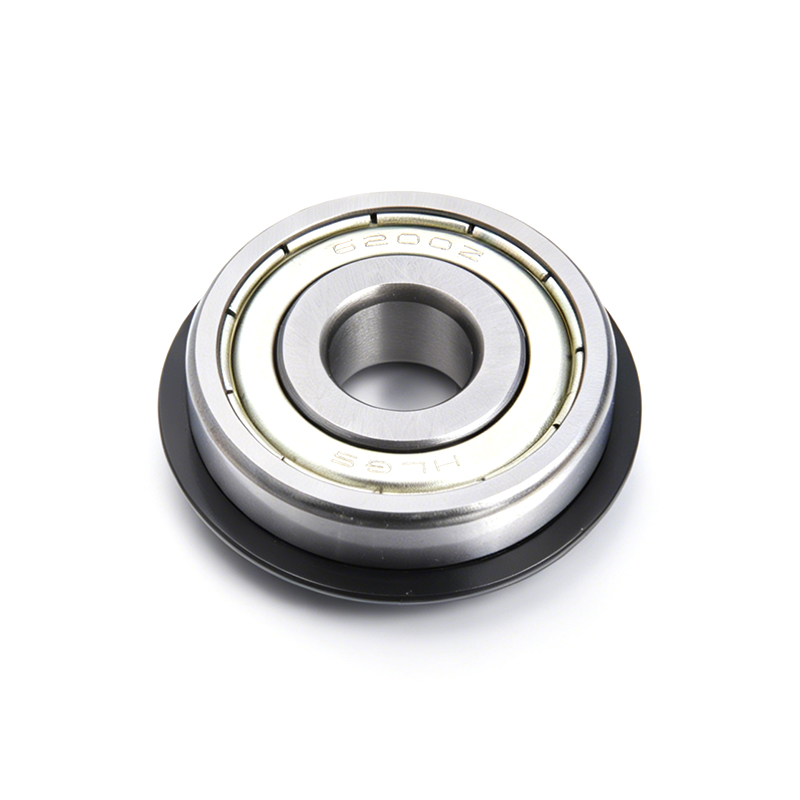

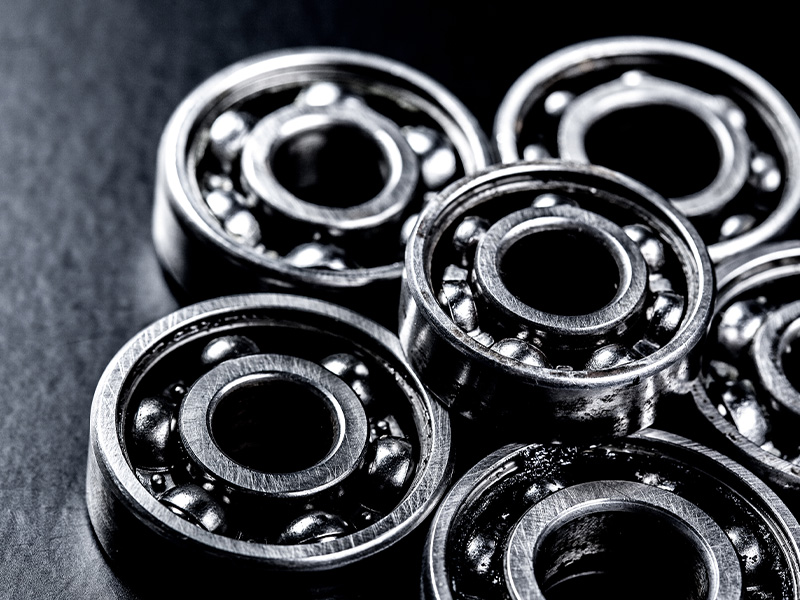

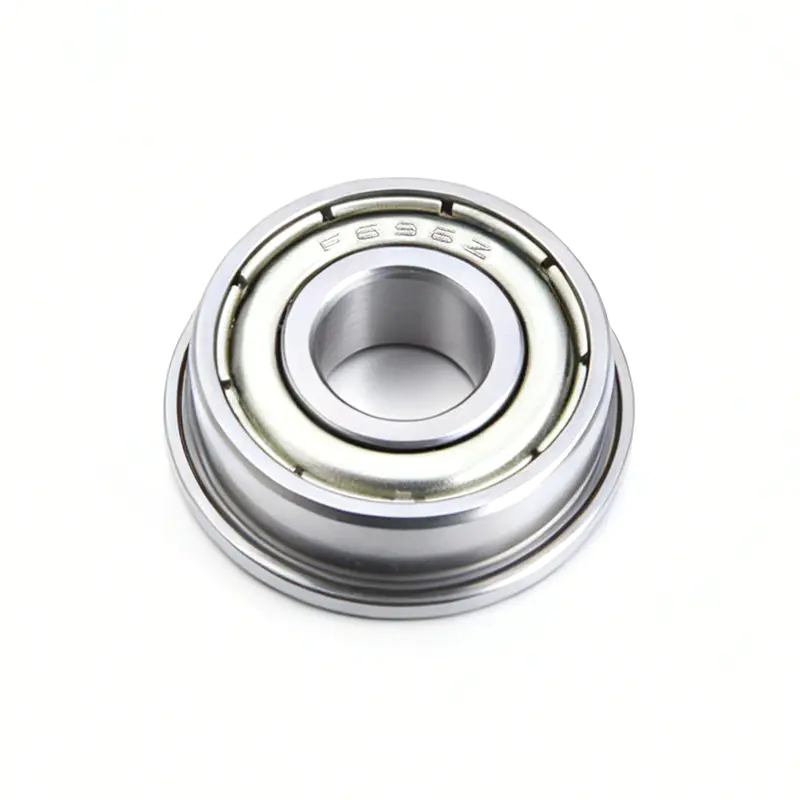

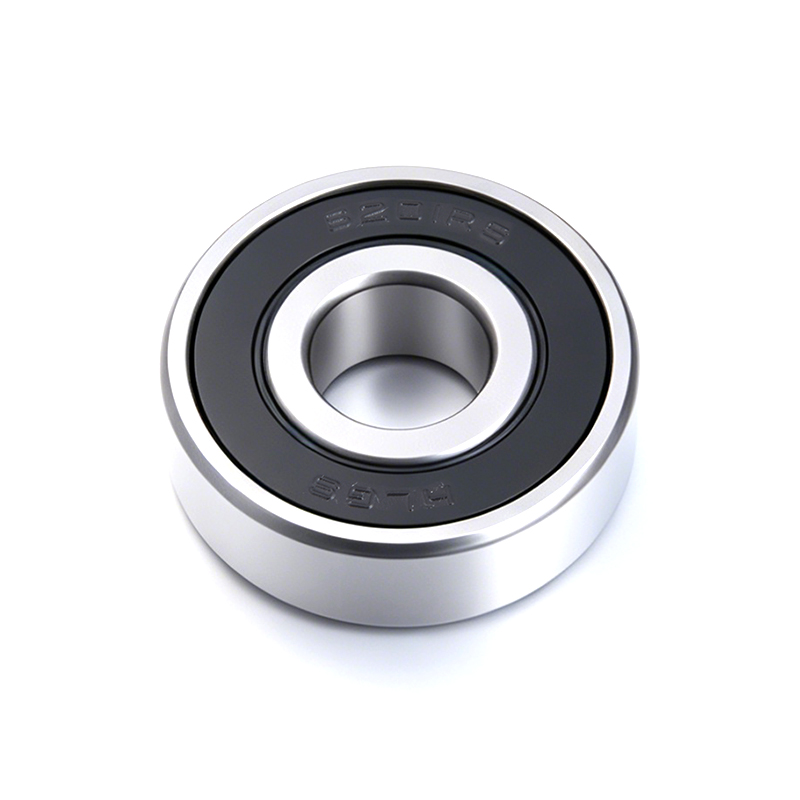

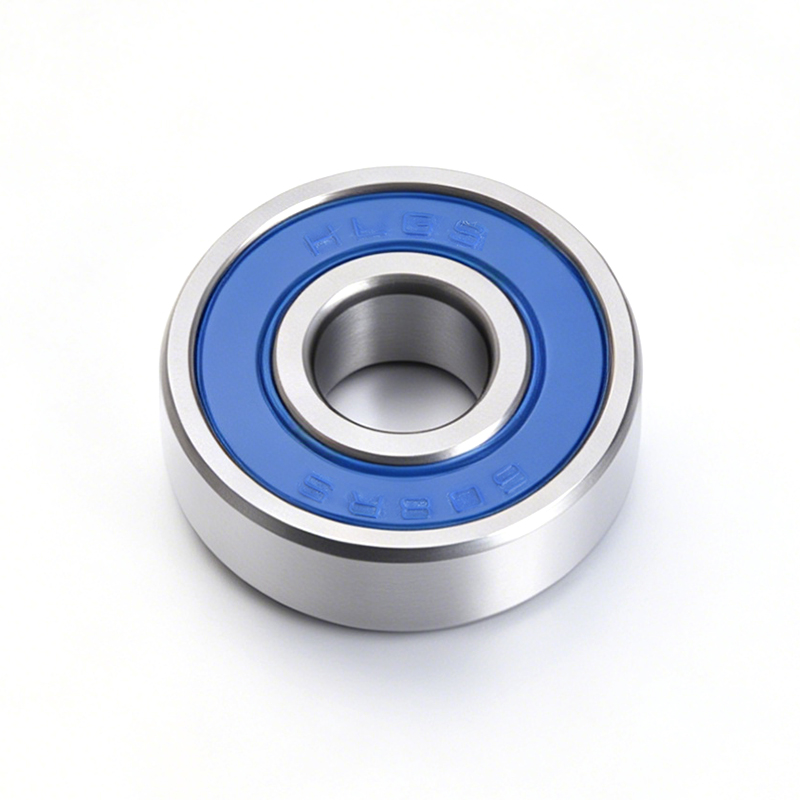

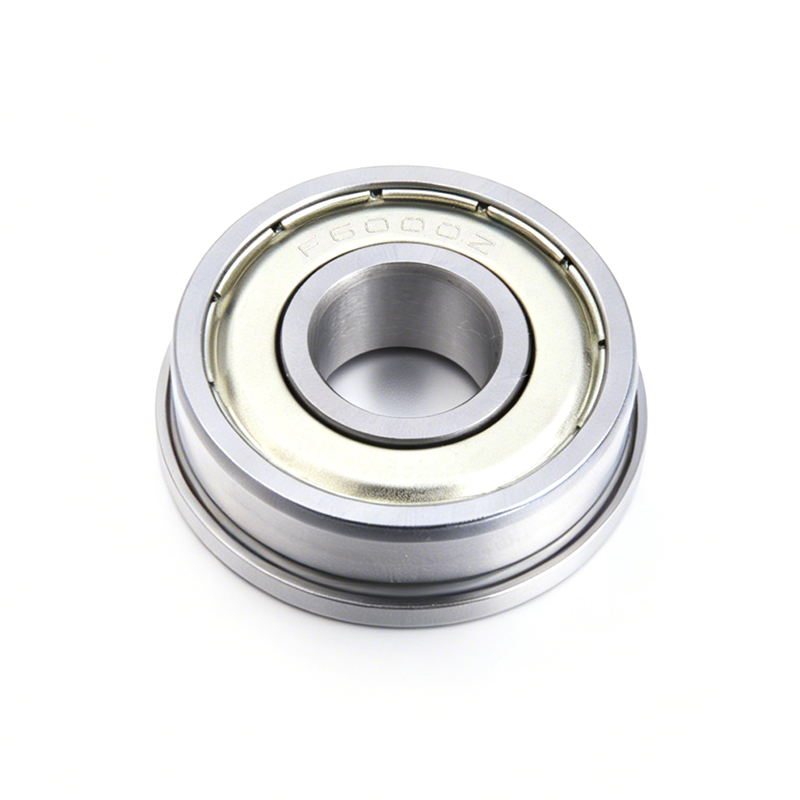

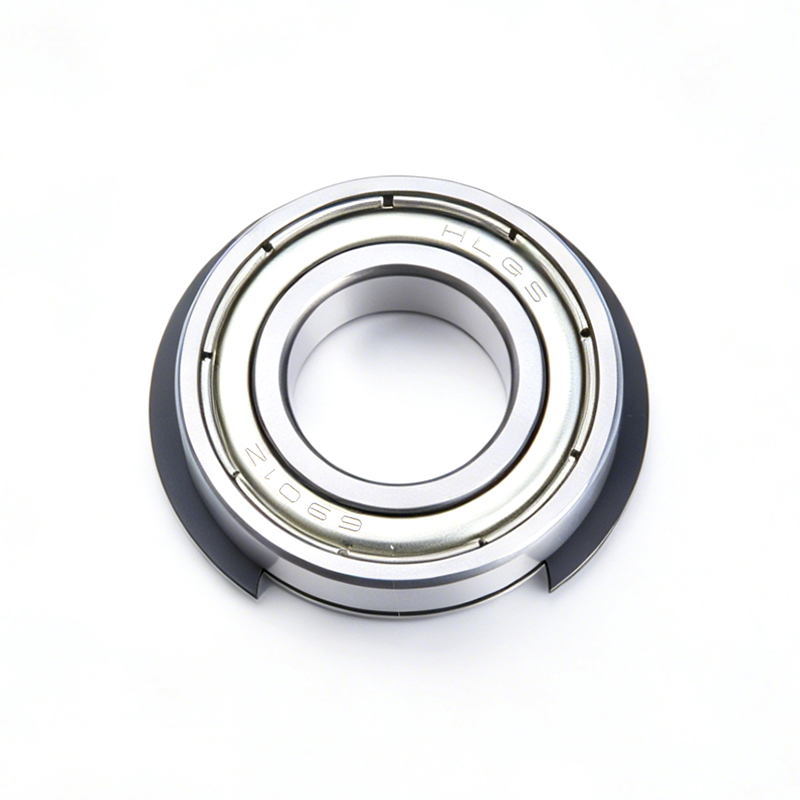

Definiții și clasificări fundamentale ale sistemelor de transmisie în miniatură În designul mecanic modern de precizie, miniaturizarea a devenit motorul de bază al progresului tehnologic. De la motoare ușoare de drone până la dispozitive medicale portabile de precizie, sistemele de transmisie în miniatură joacă un rol asemănător cu „terminațiile nervoase” în funcțiile critice. Pentru a înțelege acest domeniu, este mai întâi necesar să definim granițele dintre rulmenti miniaturali şi micro rulmenti . În mod obișnuit, clasificăm rulmenții cu un diametru exterior mai mic de 9 mm și un diametru interior de 1 mm până la 3 mm ca rulmenți miniaturali, în timp ce produsele cu diametre exterioare și mai mici sau cele utilizate în spații extrem de compacte sunt denumite „micro rulmenți”. Deși aceste componente sunt mici, ele trebuie să reziste la sarcini dinamice complexe, asigurând în același timp o precizie de rotație extrem de ridicată. Evolutia lui mini rulmenti reflectă căutarea umană pentru eficiența spațiului și optimizarea energiei. În mecanismele timpurii de ceas de precizie, rulmenții miniaturali au realizat o schimbare calitativă în reducerea pierderilor prin frecare prin minimizarea zonelor de contact fizic. Astăzi, în ventilatoarele de răcire de mare viteză sau giroscoapele miniaturale, acestea asigură un control precis al echipamentului prin stabilitate operațională ridicată. Pentru ingineri, înțelegerea stşiardelor din industrie pentru rulmenți miniaturali este vitală. În prezent, clasificarea internațională a dimensiunilor se bazează pe standardele ISO și ABEC, care specifică nu numai valorile diametrului interior, diametrului exterior și lățimii, dar definesc și toleranțe de rotație. Standardizarea nu numai că reduce dificultatea de proiectare și înlocuire, dar face și posibilă colaborarea globală de precizie. Pentru a afișa intuitiv diferențele de clasificare ale acestor componente miniaturale, următorul tabel prezintă principalele lor caracteristici ale parametrilor tehnici: Tip rulment Caracteristici tipice de dimensiune (diametrul exterior) Câmpurile de aplicare de bază Caracteristici de încărcare Rulmenți miniaturali standard 5 mm - 9 mm Motoare de uz casnic, echipamente de fitness În primul rând sarcină radială Rulmenti ultra-miniaturali 2 mm - 4 mm Echipamente electronice, instrumente de precizie Sarcină ușoară, viteză mare Rulmenți de precizie 3 mm - 9 mm Dispozitive medicale, model de aviație Precizie mare de rotație, zgomot redus În timpul fazei inițiale de proiectare, abaterea de la aceste dimensiuni standard nu numai că crește ciclul și costul dezvoltării personalizate, dar poate duce și la defecțiuni premature ale rulmentului din cauza designului nerezonabil al canalului de lubrifiere. Prin urmare, familiarizarea cu aceste clasificări nu este doar o cerință tehnică, ci primul pas în asigurarea funcționării pe termen lung a sistemelor miniaturale. Analiză aprofundată: Rulmenți cu bile și diversitatea geometrică În centrul sistemelor de transmisie în miniatură, rulmenti cu bile in miniatura ocupă o poziție absolută pe piață datorită structurii lor unice rulante. Logica de bază a rulmenților cu bile constă în obținerea frecării de rulare prin contact punctual, reducând astfel foarte mult pierderile de energie mecanică. În structurile cu caneluri adânci, calea de rulare este prelucrată într-un arc puțin mai mare decât raza bilei de rulare. Acest design permite rulmentului să reziste la sarcini radiale, manevrând și sarcinile axiale bidirecționale într-o anumită măsură. Acesta este motivul pentru care este atât de larg aplicat în diferite părți rotative în miniatură - este suficient de „versatil”. Cu toate acestea, pe baza diferențelor dintre scenariile de aplicare, am obținut distincții între micro rulmenti cu bile şi mini rulmenti cu bile . Primul se concentrează mai mult pe reducerea greutății în spații extreme și este adesea folosit pentru a susține codoare sau senzori de precizie, unde cerințele pentru cuplul de frecare de pornire sunt extrem de mari. Acesta din urmă este folosit mai mult pentru manipularea vibrațiilor mecanice și se găsește adesea în modelele telecomandate sau dispozitivele de acționare mici, unde rezistența structurală și nivelurile de etanșare sunt prioritare. În colaborarea transfrontalieră de inginerie, interoperabilitatea globală a rulmenti miniaturali metrici este extrem de mare. În comparație cu seriile nemetrice, modelele metrice au adesea o adaptabilitate superioară la toleranță atunci când se potrivesc diametrele arborelui. Următorul tabel compară caracteristicile operaționale ale rulmenților metrici miniaturali în diferite grade de precizie: Gradul de precizie (ABEC/ISO) Limită tipică de curgere radială Scenarii de aplicație recomandate Caracteristici de frecare a lubrifierii P0 (Notă generală) Relativ ridicat Uz industrial general, modele DIY Coeficient de frecare stabil P5 (grad de precizie) stringent Ventilatoare de mare viteză, motoare de mare viteză Căldură de frecare minimă P4 (grad de ultraprecizie) Ultima Echipamente medicale de scanare, plăci turnante de laborator Frecare extrem de scăzută, impact minim de dilatare termică Acest sistem de clasificare bazat pe standarde metrice permite proiectanților să realizeze îmbunătățiri iterative de performanță în spații mici, pur și simplu schimbând gradul de precizie, mai degrabă decât structura. Indiferent dacă urmăresc viteza maximă de rotație pentru un motor sau necesită niveluri stricte de zgomot pentru echipamentele de precizie de uz casnic, rulmenții metrici în miniatură oferă cel mai larg „limbaj” de inginerie. Rulmenți cu design special: abordarea cerințelor complexe de mișcare Atunci când un singur suport radial nu poate face față unor medii dinamice complexe, inginerii trebuie să apeleze la structuri portante proiectate pentru proprietăți mecanice specifice. „Designele speciale” ale rulmenților miniaturali nu sunt doar modificări ale formei geometrice, ci sunt destinate să distribuie sarcinile, să limiteze deplasarea sau să simplifice procesele de asamblare în spații mici. Miniatura rulmenți adânci cu bile rămâne piatra de temelie a acestui domeniu. Raza lor de curbură a căii de rulare este puțin mai mare decât raza bilei de oțel, permițând rulmentului să fie într-o stare de contact ideală atunci când este supus unei forțe radiale pur. Acest design este foarte potrivit pentru rotația de mare viteză și, deoarece cuplul său de frecare este mic, este adesea folosit în micromotoare de precizie sensibile la eficiența energetică. Când se confruntă cu situații care necesită o poziționare precisă și prezența sarcinilor axiale, rulmenți miniaturali cu contact unghiular demonstrează avantajele lor. Spre deosebire de rulmenții cu bile adânci, căile lor de rulare inelare interioare și exterioare au o deplasare relativă, proiectate special pentru a rezista la sarcini axiale unidirecționale sau la sarcini combinate. Acești rulmenți sunt de obicei utilizați în perechi, aplicând preîncărcare pentru a elimina jocul axial și pentru a spori rigiditatea întregului sistem rotativ. Pentru forțele perpendiculare pe axă, rulmenți axiali miniaturali asigura suport axial dedicat. Ele funcționează ca o „garnitură portantă” minusculă, gestionând eficient presiunea de la capătul arborelui. In plus, rulmenți cu flanșe miniaturale sunt foarte valoroase la asamblare. Marginea inelului lor exterior are o flanșă proeminentă, permițând poziționării rulmentului direct pe suprafața unei găuri. Acest lucru elimină necesitatea de a prelucra crestături complexe în carcasă, simplificând foarte mult proiectarea structurală a echipamentelor mici și asigurând stabilitatea axială. Pentru a ajuta la luarea deciziilor de inginerie, următorul tabel compară capacitățile de manipulare a sarcinii ale acestor modele speciale: Tipul structurii portante Capacitate de sarcină radială Capacitate de sarcină axială Ușurință de instalare Avantajul principal al ingineriei Rulmenți adânci cu bile Excelent Corect Înalt Versatil, se adaptează la viteze mari Rulmenți cu contact unghiular Moderat Înalt Moderat Înalt rigidity, resists axial movement Miniatura Thrust Bearings Foarte Scăzut Ultima Scăzut Dedicat presiunii axiale continue Rulmenți cu flanșă Excelent Corect Foarte sus Simplifica pozitionarea carcasei, rezista la deplasarea laterala La selectarea acestor rulmenți speciali, trebuie luată în considerare traiectoria generală de mișcare a sistemului. De exemplu, dacă echipamentul suferă frecvent vibrații axiale în timpul funcționării, alegerea rulmenților cu contact unghiular sau a rulmenților cu bile adânci cu flanșă îmbunătățește adesea în mod semnificativ durata de viață generală și fiabilitatea mai mult decât pur și simplu urmărirea unui standard de precizie mai ridicat. Combinarea în mod rezonabil a acestor structuri este cheia pentru realizarea unei rotații eficiente în sistemele miniaturale. Aplicarea tehnologiei rolelor în câmpuri miniaturale În timp ce rulmenții cu bile domină în aplicațiile miniaturale, rulmenți cu role minuscule sunt adesea alegerea de top pentru ingineri atunci când se confruntă cu sarcini mai mari sau cerințe extreme pentru rigiditatea spațiului. Spre deosebire de contactul punctual al rulmenților cu bile, rulmenții cu role distribuie sarcinile pe o zonă mai largă prin contact cu linia. Acest avantaj geometric le permite să transporte sarcini mai mari în dimensiuni mai mici. Miniatura roller bearings de obicei vin în forme precum role cilindrice, role cu ace și role conice. În spațiile extrem de restrânse, cum ar fi în arborii de ieșire ai cutiilor de viteze miniaturale sau ai actuatoarelor mici, rulmenții cu role cu ace devin alegerea principală pentru economisirea spațiului în medii cu sarcină mare datorită înălțimii lor extrem de subțiri în secțiune transversală. Cu toate acestea, proiectarea rulmenților cu role miniaturale se confruntă și cu constrângeri inginerești inevitabile. Datorită caracteristicii de contact cu linia, concentrarea tensiunilor apare cu ușurință la capetele rolelor. În plus, în timpul rotației cu viteză mare, viteza relativă de alunecare dintre role și calea de rulare este mult mai mare decât la rulmenții cu bile, ceea ce duce la creșterea căldurii de frecare, ceea ce impune cerințe aproape solicitante asupra integrității peliculei de ulei lubrifiant. Pentru a asigura funcționarea stabilă a rolelor miniaturale la viteze mari, optimizarea structurală a cuștii este nucleul designului. Cușca nu numai că asigură poziția rolelor, ci și ghidează lubrifiantul în interiorul golurilor minuscule, reducând uzura „înclinată” cauzată de înclinarea elementului de rulare. Mai jos este o comparație a performanței între rulmenții cu role și rulmenții cu bile în medii de aplicații în miniatură: Dimensiunea de performanță Miniatura Roller Bearings Miniatura Ball Bearings Capacitate de sarcină radială Înalt (Line contact) Moderat (Point contact) Limitarea vitezei Scăzuter (Higher frictional heat) Extrem de ridicat (caldura de frecare mai mica) Utilizarea spațiului (secțiune transversală) Extrem de scăzut (tip de ac) Moderat Capacitate de sarcină axială Aproape zero (cu excepția cazului în care o structură specială) Moderat Sensibilitate la dezaliniere Înalt Scăzuter Cele mai bune practici de inginerie: La selectarea tehnologiei cu role, condițiile de funcționare ale echipamentului trebuie evaluate cu atenție. Dacă sistemul trebuie să facă față impacturilor radiale intense de înaltă frecvență și viteza este într-un interval controlabil, durabilitatea rulmenților cu role miniaturale o depășește cu mult pe cea a rulmenților cu bile. În schimb, pentru motoarele de precizie care urmăresc cuplu de pornire scăzut și stabilitate ridicată, evitați structurile cu role și utilizați rulmenți adânci cu bile. Pentru rulmenții cu role miniaturale, alegerea peliculei de ulei determină limita superioară a duratei de viață a acestora; se recomandă introducerea de lubrifiere forțată sau soluții de umplere cu grăsime foarte țintite în timpul etapei de proiectare pentru a face față presiunii locale ridicate aduse de contactul cu linia. Fabricare de precizie și selecție de materiale de înaltă performanță În domeniul transmisiei miniaturale, plafonul de performanță al unui rulment este adesea determinat de combinația dintre știința materialelor și procesele de fabricație. Pe măsură ce aplicațiile se extind în medii extreme (cum ar fi vidul, temperaturile foarte scăzute și condițiile corozive), rulmenti ceramici miniaturali intră din ce în ce mai mult în mainstream. Nitrura de siliciu (Si3N4) ca material de bază are o densitate de doar 40% față de oțel, ceea ce înseamnă că reduce semnificativ forța centrifugă în timpul funcționării la viteză mare, crescând astfel dramatic limita de viteză a rulmentului. În plus, izolația electrică inerentă a materialului ceramic evită în mod eficient problemele de eroziune electrică la motoarele miniaturale. Cu toate acestea, cheia pentru determinarea calității produsului final constă în controlul toleranței de fabricație rulmenti miniaturali de precizie . În lumea micrometrului, rotunjimea inelelor interioare și exterioare, rugozitatea suprafeței căii de rulare și consistența dimensională a elementelor de rulare determină în mod direct nivelul de zgomot și durata de viață a echipamentului. Procesul de prelucrare pentru micro rulmenti miniaturali este extrem de complex. Acesta implică nu numai micro-prelucrare, strunjire și șlefuire, ci și o serie de procese speciale de control, cum ar fi curățarea cu ultrasunete și asamblarea camerei curate. Orice praf microscopic sau resturi metalice din interiorul rulmentului poate deveni un „declanșator” pentru defecțiune. Prin urmare, sistemul de control al calității pentru rulmenți de precizie în miniatură de obicei, include inspecția laser complet automatizată și măsurarea accelerației vibrațiilor pentru a elimina chiar și cele mai mici defecte de procesare. Pentru a înțelege mai bine contribuția diferitelor materiale și grade de fabricație la performanță, următorul tabel compară proprietățile materialelor și influența preciziei asupra performanței rulmentului: Parametri cheie Oțel cromat (standard) Ceramică completă (nitrură de siliciu) Ceramică hibridă (Minge ceramică cu inel de oțel) Densitatea Înalt Scăzut (Lightweight) Moderat Expansiune termică Înalt Scăzut (Resists deformation) Moderat Izolație electrică Niciuna Excelent Bun Dependența de lubrifiere Înalt Scăzut (Can run dry) Moderat Mediul tipic Industria generală Aerospațial/Medii extreme Înalt-speed Motors/High-performance Rotors În selecția practică, nu se poate presupune pur și simplu că materialul ceramic este „cheia principală”. În timp ce rulmenții ceramici dețin un avantaj absolut în ceea ce privește viteza și rezistența chimică, rulmenții din oțel de precizie au rezultate mai bune în ceea ce privește tenacitatea și rezistența la impact. Dacă mediul dumneavoastră de aplicare implică frecvente impacturi start-stop, chiar și în scenarii de înaltă performanță, o structură ceramică hibridă este adesea cel mai bun echilibru între cost și durata de viață. În plus, clase de precizie de fabricație (de exemplu, ABEC 5 vs. ABEC 7) au diferențe semnificative de performanță în aplicațiile miniaturale. Rulmenții de grad ABEC 5 sunt potriviți pentru marea majoritate a scenariilor de control al vitezei de precizie, în timp ce rulmenții de gradul ABEC 7 sau mai mare înseamnă amplitudini de vibrație mai mici și o consistență mai mare de rotație, ceea ce este critic în instrumentele optice de precizie sau echipamentele de detectare a vibrațiilor de înaltă frecvență. Alegerea gradului potrivit de rulment înseamnă, în esență, „personalizarea” limitei de performanță pentru mediul de operare al echipamentului. Cele mai bune practici pentru instalare, lubrifiere și depanare Chiar și cu rulmenți de precizie de top, performanța va fi grav compromisă dacă metodele de instalare și întreținere sunt necorespunzătoare. În domeniul transmisiei miniaturale, „precizia” nu se reflectă doar în fabricație, ci și în respectul pentru mediul de instalare. Curățenia este o linie de salvare: Jocul rulmenților miniaturali este adesea de doar câțiva micrometri. Dacă la locul de instalare există praf sau particule de metal invizibile cu ochiul liber, acestea se vor încorpora direct în calea de rulare, ducând la uzură prematură. Operațiunile trebuie efectuate într-un mediu uscat, curat și controlat (cum ar fi un banc de lucru curat). Nu îndepărtați prematur ambalajul sigilat al rulmentului pentru a preveni pătrunderea contaminanților. Metode cheie de instalare: Lovirea directă a suprafeței de capăt a inelului interior sau exterior al rulmentului este strict interzisă, deoarece aceasta va cauza adâncituri în calea de rulare de la elementele de rulare. Trebuie folosit un manșon dedicat pentru a asigura o forță uniformă pe fața inelului care este montat prin interferență. Dacă condițiile permit, poate fi utilizată o metodă de montare la căldură (încălzirea ușoară a rulmentului la aproximativ 80°C, astfel încât să se extindă pentru o instalare ușoară pe arbore). Cu toate acestea, în cazul rulmenților miniaturali, timpul de încălzire trebuie controlat strict pentru a preveni modificarea stării de tratament termic a materialului sau deteriorarea cuștii de plastic. „Echilibrul de aur” al lubrifierii: Umplerea excesivă cu grăsime este una dintre cele mai frecvente cauze ale deteriorării rulmenților în miniatură. În medii cu viteză mare, prea multă grăsime creează frecare intensă la agitare, ceea ce duce la creșteri anormale de temperatură și la deteriorarea lubrifiantului. În general, cantitatea de umplere într-un rulment miniatural ar trebui să fie controlată între o treime și jumătate din spațiul interior. Compararea strategiilor de lubrifiere pentru diferite scenarii de aplicare: Tip de lubrifiere Condiții aplicabile Avantaje Limitări Ulei mineral ușor Viteză foarte mare, sarcină ușoară Rezistență extrem de scăzută, disipare bună a căldurii Durată scurtă, ușor de scurs Unsoare sintetică pentru temperatură ridicată Viteză medie-mare, durată lungă Aderență puternică, viață lungă Înalter starting resistance Lubrifiere solidă (MoS2) Vacuum, variații extreme de temperatură Fără evaporare, necontaminant Durată de viață limitată, capacitate de încărcare mai mică Un ghid rapid pentru depanare: Dacă apar anomalii în timpul funcționării rulmentului, cauza defecțiunii poate fi inițial apreciată prin următoarele caracteristici: Zgomot crescut: De obicei cauzată de defectarea lubrifierii sau descuamarea din cauza particulelor străine minuscule din calea de rulare. Verificați dacă sigiliul este slăbit. Temperatură ridicată: În primul rând, verificați dacă există umplere excesivă cu grăsime sau o potrivire prea strânsă de instalare (spațiul liber este complet eliminat). Rotație brută: Verificați uzura prin frecare sau dacă orificiul carcasei a cauzat deformarea inelului interior din cauza erorilor de prelucrare. Amintiți-vă, defecțiunile rulmenților miniaturali nu se datorează adesea calității rulmentului în sine, ci datorită faptului că toleranțele pieselor de împerechere (arbore sau carcasă) nu au fost proiectate corespunzător. Monitorizarea regulată a creșterii temperaturii și a frecvenței vibrațiilor poate dezvălui adesea probleme înainte ca rulmentul să se defecteze complet. Întrebări frecvente (FAQ) Î1: Cum se face distincția între structurile de contact unghiular și caneluri adânci în rulmenții miniaturali? Din punct de vedere vizual, umerii inelului interior și exterior ai unui rulment adânc cu bile sunt simetrici și pot face față sarcinilor axiale bidirecționale. În schimb, umerii unui rulment de contact unghiular sunt de obicei asimetrici (unul înalt, unul jos), ceea ce dictează că poate rezista doar la sarcini axiale unidirecționale. Dacă selectați o orientare greșită într-un dispozitiv, rulmentul va eșua rapid pe măsură ce punctul de încărcare depășește calea de rulare. Î2: Materialele ceramice sunt întotdeauna mai bune decât oțelul atunci când alegeți rulmenți în miniatură? Nu neapărat. În timp ce bilele din nitrură de siliciu posedă o rezistență excelentă la uzură și limite de viteză, diferența de duritate dintre bilele ceramice și canalele metalice poate provoca deformarea plastică a căii de rulare sub impact intens. Dacă urmăriți viteză mare și izolație, alegeți ceramica; dacă sunteți în căutarea rentabilității și rezistenței la impact, oțelul cromat de înaltă calitate rămâne curentul principal în industrie. Î3: De ce echipamentul meu miniatural produce zgomot imediat după rulare? În marea majoritate a cazurilor, este o problemă de lubrifiere sau contaminare. Se recomandă să verificați dacă inelul de etanșare a fost strivit în timpul instalării. În plus, dacă toleranța de potrivire dintre arbore și orificiul interior al rulmentului este prea strânsă, jocul mic inițial va fi „zdrobit”, forțând bilele să alunece în loc să se rostogolească, rezultând un sunet de șuierat. Î4: Pot fi interschimbați rulmenții miniaturali metrici și imperiali? Nu. Sistemele de dimensiuni pentru metrice (de exemplu, standard ISO) și imperiale (de exemplu, rulmenți din seria R) sunt complet diferite. Chiar dacă valorile arată similar, combinațiile lor de diametru interior, diametru exterior și lățime diferă adesea. Schimbul forțat va duce la potriviri slăbite sau la incapacitatea de a asambla. Trebuie stabilite repere de proiectare. Î5: Care sunt măsurile de precauție speciale pentru instalarea rulmenților cu flanșe? Flanșa este o suprafață de poziționare; asigurați-vă că se potrivește perfect pe partea de capăt a carcasei în timpul instalării. Dacă suprafața flanșei este supusă unei forțe neuniforme din cauza înclinării în timpul montajului prin presare, este foarte ușor să se provoace rupere la legătura dintre flanșă și inelul exterior. Utilizarea unui instrument de presare cu față plată poate reduce eficient astfel de riscuri. Î6: Cum ar trebui controlată preîncărcarea rulmenților miniaturali? În sistemele care necesită o precizie mare de rotație, este necesară preîncărcarea, de obicei realizată prin șaibe elastice ondulate sau lamele de reglare. Dacă preîncărcarea este prea mare, căldura de frecare crește; dacă este prea scăzută, vibrația sistemului nu poate fi suprimată. Se recomandă să luați în considerare coeficientul de dilatare termică al dispozitivului în timpul funcționării și să lăsați o marjă mică de degajare.
